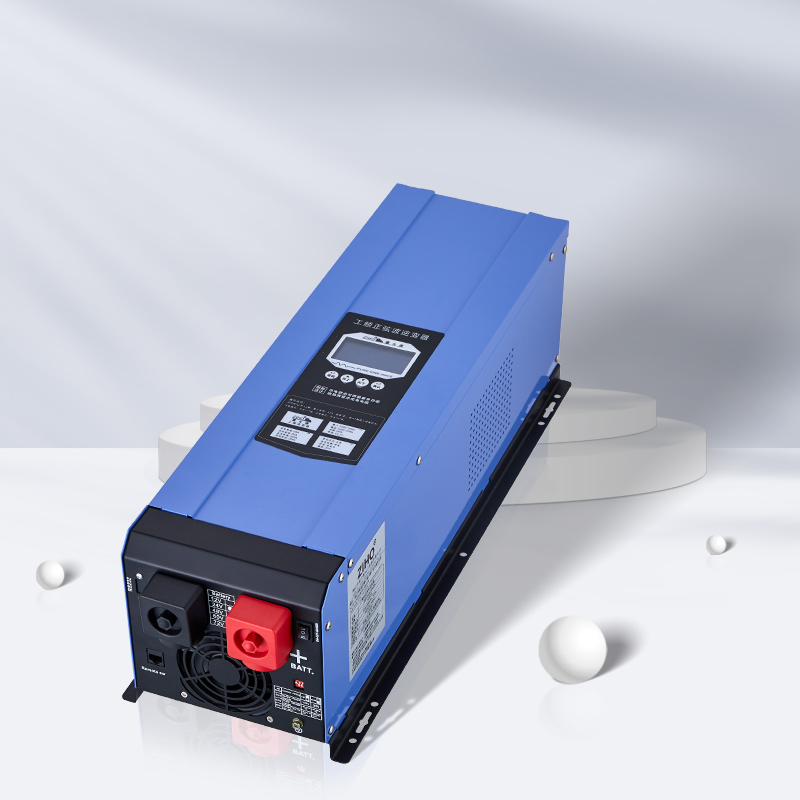

Mis on muunduri tööpõhimõte?

Sõbrad, põhimõtemuunduron esmalt teisendada AC alalisvooluks. Seejärel kasutage alalisvoolu vahelduseks lülitamiseks elektroonilisi komponente. Üldiselt kasutab kõrgema võimsusega muundur türistorit. Ja määrake reguleeritav sagedusseade, et muuta sagedus teatud vahemikus reguleeritavaks. Seda kasutatakse mootori pöörde arvu juhtimiseks. Revolutsioonide arvu saab reguleerida teatud vahemikus. Inverterit kasutatakse laialdaselt vahelduvvoolu mootorite kiiruse reguleerimisel. Muutuva sageduskiiruse reguleerimise tehnoloogia on tänapäevase jõuülekande tehnoloogia oluline arengusuund. Elektroonika tehnoloogia arendamisega on vahelduvvoolu sageduse muundamise tehnoloogia järk -järgult küpsenud teooriast praktikale. Inverteril pole mitte ainult sujuvat kiiruse reguleerimist, suur ulatus, kõrge efektiivsus, väike lähtevoolu, stabiilne töö, vaid ka ilmne energiasäästu efekt. Seetõttu on vahelduvväe muutuva sageduse kiiruse reguleerimine järk -järgult asendanud traditsioonilise libisemiskiiruse reguleerimise, muutuva pooluse kiiruse reguleerimise, alalisvoolu kiiruse reguleerimise ja muud kiiruse reguleerimise süsteemid ning seda kasutatakse üha laiemalt metallurgias, tekstiilis, printimises ja värvainetes, suitsumasinate tootmisliinides ja hoonetes, veevarustuses ja muudes väljades. Üldiselt jaguneb see mitmeks osaks, näiteks alaldi vooluring, silumisahela, juhtskeem, muunduri vooluring jne.

1. rektifitseerimisahela

Alaldi vooluringi funktsioon on teisendada vahelduvvoolu toite alalisvooluks. Alaldi vooluring on üldiselt eraldi alaldimoodul.

2. silumisring

Silumisahel sisaldab pulseerivat pinget sagedusega 6 -kordne alaldi toiteallika ja parandatud alalisvoolupinge korral. Lisaks põhjustab muunduri tekitatud pulseeriv vool ka alalisvoolu pinge kõikumist. Pingekõikumiste mahasurumiseks kasutatakse pulseeriva pinge (vool) imamiseks induktiivid ja kondensaatorid. Üldiselt on üldotstarbelise muunduri toiteallika alalisvoolul põhiahela marginaal, seetõttu jäetakse induktiivpoolik välja ja kasutatakse lihtsat kondensaatori filtreerimist ja silumisahelat.

3. Juhtimisahela

Tänapäeval kasutab muutuva sageduskiiruse regulaator põhimõtteliselt 16-bitist või 32-bitist mikrokontrollerit või DSP-d juhtsüdamikuna, mõistes sellega täielikku digitaalset juhtimist.

Inverter on kiiruse reguleeriv seade, millel on reguleeritav väljundpinge ja sagedus. Juhtimissignaali tagavat vooluahelat nimetatakse peamiseks juhtringiks. Juhtimisahela koosneb järgmistest vooluringidest: sageduse ja pinge "tööahela", põhiahela "pinge ja voolutuvastusahel" ning mootori kiiruse tuvastamise ahel ". Tööahela juhtsignaal saadetakse inverteri ja mootori "ajamiskeemile" ja "kaitseahelale". Inverteri poolt kasutatud juhtimismeetod on kiiruse juhtimine, pöördemomendi juhtimine, PID või muud meetodid. 4 Inverteri vooluahel Muunduri vooluring on alaldi ahelaga vastas. Inverteri vooluring teisendab alalisvoolu pinge vajaliku sageduse vahelduvpingeks ning lülitab ülemise silla ja alumise silla elektrilülitiseadmed sisse ja välja. Seega saab väljundklemmidel U, V ja W.
